2015-12-09

OpenStreetMap データに基づく道路網データの作成

OpenStreetMap (OSM) のデータ (XML形式) は、OSM サイトの「エクスポート」機能や「OpenStreetMap データのダウンロードと抽出」でも使用した HTTP API によってダウンロードすることができます。
OSM データの XML スキーマはシンプルで、基本的な要素は node, way, relation の3種類だけであり、地物の種類や属性は、それらの要素の下位の tag 要素 (k 属性: 属性名, v 属性: 属性値) によって記述されています。
node: 点の座標 (lat, lon 属性)
way: 線を構成する複数の node (頂点) の参照
relation: ポリゴンその他の形状を構成する node (点) または way (線) の参照

FME の OpenStreetMap (OSM) XML [OSM] リーダー (Use Basic Element Feature Types Only モード) では、これらの基本的な要素をフィーチャータイプとして、ジオメトリとそれに付随する属性を読み込むことができます。
ここでは、[OSM] リーダーによって OSM データ (node, way フィーチャー) を読み込み、道路に該当する way フィーチャー、及び、それらの道路で構成されるネットワーク (道路網) のノードに該当する node フィーチャーを抽出し、道路網 (ネットワーク) データに変換するワークスペース例を掲げます。
FME 2015.1.3.1 build 15573

FMEワークスペース例
























複数の道路が接続している地点 (交差点、合流・分岐点、属性が異なる道路間の接合点。以下「接続点」と言います) について、OSM のデータにおけるそれらの道路を表す各 way フィーチャーはその地点に一致する頂点を持っており、それらの頂点は同一の node フィーチャーを参照しています。しかし、接続地点の頂点は必ずしもそれらの way フィーチャー (ライン) の端点であるとは限らず、中間の頂点である場合もあります。
このワークスペース例は、複数の道路の接続点に該当する node フィーチャーを抽出し、それらの地点 (頂点) で way フィーチャーを分割することにより、ネットワークのノードが必ず道路ラインの端点であるような道路網データに変換します。接続点 node による way フィーチャーの分割には PointOnLineOvelayer を使用しました。


結果: 茨城県つくば市付近 (道路ラインのみ)
OSM サイトの「エクスポート」機能によってダウンロードしたデータに基づき、highway 属性の値が motorway, trunk, primary, secondary, tertiary, unclassified  (接続道路: *_link を含む) である way フィーチャーを抽出して作成。
赤: motorway, motorway_link; 青: trunk, trunk_link; 緑: primary, primary_link;
オレンジ: secondary, secondary_link; 紫: tertiary, tertiary_link; グレー: unclassified

























つくばジャンクション (常磐自動車道 - 首都圏中央連絡自動車道) 付近
ノード (グレー): 複数の道路の接続点 (交差点, 合流・分岐点, 属性が異なる道路間の接合点)
ノード (赤): 接続点以外の道路の端点
















1. 道路に該当する way フィーチャーの抽出

[OSM] リーダー (Use Basic Element Feature Types Only モード) によって読み込まれる way フィーチャーのうち、道路に該当するフィーチャーは highway 属性を持っています(ただし、属性名は Workbench 画面上には公開されません)。この highway 属性には道路の種類を表す文字列が格納されているので、その値によって道路網データの作成対象とする way フィーチャーを選択することができます。
ワークスペース例では、まず、AttributeExposer によって highway 属性をインターフェース上に現してから、Tester によって道路網データ作成の対象とする道路に該当する way フィーチャーを抽出しています。
OSM データにおける highway その他の道路関係の属性については次のページを参照してください。

2. 道路網のノードに該当する node フィーチャーの抽出

(1) 複数の道路の接続点 node 抽出

[OSM] リーダーによって読み込まれる way フィーチャーは、各頂点に該当する node フィーチャーの id 属性を nd{}.ref というリスト属性によって保持しています。ここで、way フィーチャーを nd{} リストについて展開すると頂点数分のフィーチャーが作成され、それらは各頂点の参照先の node フィーチャーの id を格納した ref 属性を持つことになります (参照: 文字列の分割とリスト属性の展開)。したがって、そのうち2回以上出現する id (ref 属性の値) と一致する id を持つ node フィーチャーが、複数の道路の接続点であると判断できます。

ListExploder -> DuplicateRemover [Duplicate] -> FeatureMerger がその処理を行っており、接続点に該当する node フィーチャーは FeatureMerger の Merged ポートから出力されます。

(2) 接続点以外の道路端点 node 抽出

行き止まりである場合やダウンロードしたデータの範囲の最も外側に位置している場合、その道路の端点は他の道路と接続していませんが、道路網のデータとしては、それらの端点に該当する node フィーチャーも道路網のノードとして抽出する必要があります。各 way フィーチャーの両端点に該当する node の id は、nd{}.ref リストの先頭と末尾の要素に格納されているので、前述の接続点 node には該当しなかった node フィーチャー (FeatureMerger の NotMerged ポートから出力される) のうち、その id が nd{}.ref の先頭または末尾の要素と一致するものが、そのような道路端点の node であると判断できます。

ListIndexer x 2 (先頭と末尾の nd{}.ref 要素抽出) -> FeatureMerger_2 がその処理を行っており、接続点以外の道路端点に該当する node フィーチャーは FeatureMerger_2 の Merged ポートから出力されます。
なお、DuplicateRemover_2 は必須ではありませんが、ref 属性の値が重複するフィーチャーを除外することで FeatureMerger_2 の効率が多少は良くなることが期待できることから設けました。

3. 接続点 node による way フィーチャーの分割

PointOnLineOverlayer の Point ポートに接続点 node フィーチャー、Line ポートに way フィーチャーを入力することにより、接続点に一致する頂点で way フィーチャーが分割されます。これにより、ネットワークデータ (グラフ構造) として利用可能な道路網を構成することができます。
立体交差など、平面上では交差しているように見えるが、その交点で接続していない複数の way フィーチャーは交点と一致する頂点 (node) を共有しないので、そこにネットワークのノードが生じることはありません。

Tips
(1) TopologyBuilder 及びいくつかのトランスフォーマーを追加することにより、道路ラインに両端点のノード ID を属性として与えることができます。
(2) 変換後の道路網データは、ShortestPathFinder による最短経路探索用のデータとして使うことができます。道路に該当する way フィーチャーは highway 属性 (道路の種別) の他に、lanes (車線数), oneway (一方通行フラグ) などの属性も持っているので、距離だけでなく、それらの属性も加味して定義した重み (コスト) による最短経路探索も可能です。

2015-12-05

OpenStreetMap データのダウンロードと抽出

任意のバウンディングボックスをカバーする範囲の OpenStreetMap (OSM) のデータは、簡単な HTTP API によってダウンロードすることができます。また、FME は OSM のデータフォーマットをサポートしているので、ダウンロードしたデータを読み込み、加工したり他のフォーマットで保存したりすることも可能です。
ここでは、特定の市町村をカバーする2次メッシュ区画の単位で OSM データをダウンロードし、そのデータから node, highway フィーチャーを抽出してメッシュ区画単位でグループ化されたデータセットに整えるところまでを自動化するワークスペース例を掲げます。
FME 2015.1.3.1 build 15573

=====
1. 全国の市区町村ポリゴンデータ(フォーマットは任意)から特定の市区町村のポリゴンを選択し、その領域をカバーする2次メッシュ区画の単位で OSM データをダウンロードする。
2. ダウンロードしたデータから node, highway フィーチャーを読み込み、メッシュ区画でクリップする。
=====

FMEワークスペース例
















(全国の市区町村ポリゴンデータの読込部分は省略)
Tester: 特定の市区町村のポリゴンを抽出
JpStdGridAccumulator (FME Store): 市区町村の領域をカバーする2次メッシュ区画 (矩形ポリゴン) を作成
BoundsExtractor: メッシュ区画の東西南北端の座標値を抽出
AttributeCreator: メッシュごとのデータダウンロード用の URL (HTTP API) と保存先ファイルパスを作成
HTTPCaller: OSM データ (XML) をダウンロードしてディスクに保存
(データのダウンロードはここまで)

FeatureReader: 保存した OSM データから node, highway フィーチャーを読み込む
Clipper: メッシュ区画ごとにフィーチャーをクリップ
FeatureTypeFilter: node フィーチャーと highway フィーチャーに振り分ける

結果: 千葉県柏市の領域をカバーする2次メッシュ区画でクリップした OSM highway ラインフィーチャー
背景オレンジ色のポリゴンは柏市の領域, 赤色のラインは2次メッシュ区画境界
左: 全域 (2次メッシュ5区画), 右: 一部拡大





















OSM データダウンロード用の URL については、次のページに記載されている XAPI を使用しました。
JA:データのダウンロード (原文: Downloading data)

引用:
==========
The API is limited to bounding boxes of about 0.5 degree by 0.5 degree and you should avoid using it if possible. For larger areas you might try to use XAPI, for example:
http://overpass.osm.rambler.ru/cgi/xapi_meta?*[bbox=11.5,48.1,11.6,48.2]
==========

OSM に限らず、ウェブ上で公開されているデータは、URL や API (および、認証を要するサイトの場合は認証に必要なパラメーター) を知っていれば HTTPCaller や FTPCaller によってダウンロードを自動化することができます。
正しい URL 等を指定した場合でも、サーバー、ネットワーク、あるいは通信回線の都合によってダウンロードに失敗することがありますが、その場合でもワークスペースの実行は停止することはなく、<Rejected> ポートからエラーの内容等を格納した属性を持ったフィーチャーが出力されるので、失敗の理由等を確認することができます。

上記ワークスペース例で抽出した全てのフィーチャーは2次メッシュコードを属性として持つので、2次メッシュ区画単位で任意のフォーマットの GIS データとして保存することができます。

=====
AttributeCreator で URL を作成する部分と HTTPCaller は、OSMDownloader (FME Store トランスフォーマー) で置き換えることができます。

サーバーに連続してリクエストを発行する場合、前回のリクエストによるダウンロード完了と次のリクエスト発行の間にわずかな間をおかないと失敗する可能性が高くなります。その場合には、HTTPCaller (またはOSMDownloader) の前に Decelerator を挿入し、各リクエストの発行を若干遅らせることを検討してください。

2015-12-01

ラスターデータセットの再編成 - 高解像度土地利用土地被覆図

広い地域をカバーする地理データセットは、グリッドで分割した多数のファイルで構成されていることが良くあります。その場合のグリッドとしては、標準地域メッシュ(1次~3次)が使用されるケースが多いと思われますが、その他の基準による場合もあります。JAXA(宇宙航空研究開発機構)が公開している高解像度土地利用土地被覆図データもそのひとつで、1度×1度のグリッドタイルで日本全域を分割したGeotiff形式のラスターデータセット(全122ファイル)によって提供されています。
ここでは、このデータセットを1次メッシュ区画(東西方向1度×南北方向40分)単位のファイルで構成されるデータセットに再編成する例を掲げます。
FME 2015.1.3.1 build 15573

=====
高解像度土地利用土地被覆図ホームページで公開されている「AVNIR-2高解像度土地利用土地被覆図(日本全域, バージョン14.02)」GeoTiff形式データ(1度グリッドタイル単位122ファイル)を、1次メッシュ区画(1度×40分)単位のGeotiff形式ファイルで構成されるデータセットに再編成する。
作成するファイル名は、"LC_****.tif" (****は1次メッシュコード)とする。
=====

FMEワークスペース例

















[GEOTIFF] リーダー: 元のラスターデータセット(全122ファイル)を読み込む。
JpStdGridAccumulator (FME Store): 全てのラスターをカバーする範囲の1次メッシュ区画ポリゴンを作成する。
Clipper: 元のラスターを1次メッシュ区画ポリゴンでクリップする。
Sorter: 1次メッシュコードでソートする。
RasterMosaicker: 1次メッシュコードごとにモザイク(結合)する。
[GEOTIFF] ライター: 指定したフォルダにモザイク後のラスターデータをGeotiff形式で保存する。

結果: 千葉県の領域をカバーする範囲の FME Data Inspector による表示例
左: オリジナル(1度×1度グリッドタイル, 5ファイル), 右: 再編後(1次メッシュ区画=1度×40分, 6ファイル)
個別のラスターデータの境界を白ラインで示しています。



























JpStdGridAccumulator は、入力フィーチャーのジオメトリをカバーする範囲について、パラメーターで指定された種類(この例では1次メッシュ)のメッシュ区画に分割して各区画を表す矩形ポリゴンを作成するとともに、その属性にメッシュコードを与えます。Clipper によってメッシュ区画ポリゴンでラスターをクリップすることにより、メッシュ区画境界でラスターを分割するとともに、それらにメッシュコードを格納した属性を与えることができます。
分割後のラスターについて、RasterMosaicker によってメッシュコードが等しいグループごとにモザイク(結合)すれば、1次メッシュ区画単位のラスターが作成されます。

Sorter は必須ではありませんが、フィーチャーの順番をメッシュコードによってソートしたうえで、RasterMosaicker の Input is Ordered by Group パラメーターを Yes に設定することにより、処理効率が多少は良くなることが期待されます。

FME 2015.1以降では、ライターフィーチャータイプの出力先フィーチャータイプ名フィールドでも文字列連結式が設定できるようになりました。この例では、"LC_" とメッシュコード属性値を連結することにより、出力先ファイル名を "LC_<メッシュコード>.tif" としました。

2015-08-21

HTML文書の取得と変換

ウェブ上で公開されているデータの多くはファイルダウンロードの方法によって提供されていますが、中にはウェブページ (HTML文書) に記述されたテキストとして提供されているものもあります。
一般的なウェブブラウザはディスプレイに表示されたテキストのコピーをサポートしているので、ウェブページに記述されているデータをテキストエディタやExcelスプレッドシートなどに貼り付けることができます。しかし、頻繁に更新されるデータを継続的に取得したいという場合には、コピー&ペーストの累積的な手間 (コスト) も無視できません。
FMEでは、HTTPCallerによってGET, POSTなどのHTTPリクエストを発行してそのレスポンスを取得できるので、これを利用することにより、HTML文書の取得とデータの変換を自動化できる可能性があります (注)。
ここでは、防災科学技術研究所ウェブサイトで公開されている「Hi-net自動処理震源リスト」 HTML文書の取得と変換を行うワークスペース例を掲げます。
FME 2015.1.1.0 build 15515

注: 個々のウェブサイトに固有のアクセスに関する制約や文書の構造に依存する部分があるので、どのサイトであっても必ず自動化できるとは言えません。

=====
防砂科学技術研究所「Hi-net自動処理震源リスト」の取得から任意のフォーマットでの出力が可能なテーブルへの変換までを自動化する。

ソースデータ:
防災科学技術研究所ウェブサイトで公開されている「Hi-net自動処理震源リスト」 (HTML文書内に記述された固定長フォーマットのテーブル)

ウェブブラウザによるHi-net自動処理震源リストの表示例 (スクリーンショットの一部)












・Hi-net地震観測システムによる自動処理結果 (前日・当日) の震源要素が記述されており、逐次更新される。
・アクセスするにはユーザー登録をし、ユーザー名、パスワードによるログインが必要。
=====

FMEワークスペース例

























Creator: 処理を開始するためのフィーチャー (initiator) を1個作成する。
1. Hi-net自動処理震源リスト (HTML文書) を取得する。
2. HTML文書をXHTML文書に変換のうえリスト本体 (改行区切りの行の集合) を抽出する。
3. テーブルを各行に分割する。
4. 各行を列 (属性値) に分割して適切な属性名を与える。
AttributeRemover: 不要な属性を削除する。

結果: 2015年8月21日午前9時ごろに取得したデータ
上記ワークスペースに VertexCreator を追加し、座標に基づいてポイントを作成しました。
OriginTime: 震源時, OTerr: 震源時誤差(秒),
Lat: 緯度(度), Yerr: 南北誤差, Long: 経度(度), Xerr: 東西誤差(km),
Dep: 深さ(km), Derr: 深さ誤差(km), Mag: マグニチュード




















1. Hi-net自動処理震源リスト (HTML文書) を取得する
3つの HTTPCaller を使い、次の手順によって震源リストページ (HTML文書) を取得しました。これは、ウェブブラウザでログインページにアクセス、ログインしてから震源リストページに移動するという手順と全く同じです。

(1) ログインページにアクセスしてセッションを開始 (GETメソッド)
(2) ログインページにユーザー名とパスワードを送信してログイン (POSTメソッド)
(3) 震源リストページにアクセスし、そのレスポンスとしてHTML文書を取得 (GETメソッド)

ログインの仕組みはサイト固有のもので、ログインページのソースを見るだけで分かる場合と、そうでない場合があります。Hi-net自動処理震源リストは前者だったのでスムースにログインできましたが、後者の場合にはサイト管理者にログインのロジックを開示してもらえるということが自動化の大前提になります。
なお、一般公開ページならば (3) だけでHTML文書が取得できます。

以下は、HTML文書からデータ部分を抽出して任意のフォーマットでの出力が可能なテーブルに変換する処理です。

2. HTML文書をXHTML文書に変換のうえリスト本体 (改行区切りの行の集合) を抽出する
HTML文書にはデータ以外の要素も含まれるため、そこから必要なデータの部分のみを抽出する必要があります。
この例では、HTMLToXHTMLConvertor によってHTML文書をXMLとして解析が可能なXHTML文書に変換したうえで、XMLFragmenter によって震源リスト本体 (改行区切りの固定長フォーマット行の集合) を抽出しました。
関連記事: XMLの読み込み - 断片化と平坦化

3. テーブルを各行に分割する
リスト本体は改行区切りの行の集合 (ひとつの文字列) なので、それを各行に分割して1行1フィーチャー (レコード) に変換します。これは、次の2つのトランスフォーマーで行えます。
AttributeSplitter: 改行文字で分割して各行をリスト属性に格納
ListExploder: リスト属性を展開して1行1フィーチャーに変換
関連記事: 文字列の分割とリスト属性の展開

4. 各行を列 (属性値) に分割して適切な属性名を与える
Tester によって先頭の行 (ヘッダ) を除外した後、AttributeSplitter によって行を列に分割して各列の値をリスト属性に格納し、AttributeCreator によってリストの各要素をそれぞれ適切な名前の属性にコピーしました。リスト属性の要素を非リスト属性に変換するのには、AttributeCopier や AttributeRenamer も使えます。

HTTPCallerはHTML文書の取得だけでなく、ウェブサーバーからのファイルのダウンロードにも使えます。
e-Stat (政府統計の総合窓口) や国土数値情報ダウンロードサービスではデータカタログ情報をXMLあるいはJSON形式で取得するためのAPIの公開が始められていますが、FMEではXMLもJSONも解析できるので、HTTPCallerを使ってカタログ情報の取得からデータダウンロードまでを自動化するワークスペースも作成できそうです。

文字列の処理は複雑に見えるかも知れませんが、変換前の文字列の構造になんらかの規則性があれば、分割、連結、置換などひとつひとつは単純な処理を組み合わせることによってどのようにでも変換できます。そして、一般的なテーブルへの変換までができてしまえば、任意のフォーマットのファイルあるいはデータベースに出力したり、位置情報があればそれに基づいてジオメトリを作成したりすることは容易です。

2015-08-19

CSVに基づくラスターの作成 - 500mメッシュ地形分類

「文字列で記述された位置情報に基づくジオメトリの作成」では文字列で記述された座標値に基づいて矩形ポリゴンを作成するワークスペース例、「メッシュデータのラスター化 - 土地利用細分メッシュ」ではベクター (ポリゴン) データをラスターに変換するワークスペース例を掲載しましたが、それらで使用したトランスフォーマー (2DBoxReplacer, 3DForcer, NumricRasterizer) を組み合わせると、文字列で記述された位置情報からラスターを作成することも可能になります。
ここでは、防災科学技術研究所ウェブサイトで公開されている「500mメッシュ地形分類データ」 (CSV) に基づいてラスターを作成するワークスペース例を掲げます。
FME 2015.1.1.0 build 15515

=====
防災科学技術研究所ウェブサイトで公開されている「500mメッシュ地形分類」 データ (CSV) に基づき、地形分類番号、増幅率の値を画素値とするラスターを作成し、1次メッシュ区画単位の Geotiff 形式ファイルに出力する。

ソースデータ:
防災科学技術研究所 > 地震災害関連ページで公開されている「500mメッシュ地形分類データ」 (CSV形式)
500mメッシュ (1/2細分メッシュ) 区画ごとに、位置座標 (メッシュ区画左下、右上の座標)、標高、地形分類番号、増幅率が記述されている。
データは1次メッシュ区画ごとの CSV ファイルに格納されており、ファイル名先頭4文字が1次メッシュコードである。
CSV テーブルにヘッダ (列名を記述した行) はなく、各列の意味、及び、地形分類番号についてはダウンロードファイル同梱のフォーマット説明文書 (pdf) に記載されている。
=====

FMEワークスペース例
















[CSV] リーダー: 500mメッシュ地形分類データ CSV データを読み込む。
AttributeRenamer: 属性名を変更する (必須ではないが分かり易くするため)。
SubstringExtractor: ソースファイル名 (fme_basename) から1次メッシュコードを抽出する。
2DBoxReplacer: メッシュ区画の左下、右上座標から矩形ポリゴンを作成する。

3DForcer: 地形分類番号をZ値とする3Dポリゴンに変換する。
NumericRasterizer: 3Dポリゴンに基づいてラスターを作成する。
[GEOTIFF] ライター (1): 地形分類番号ラスターを Geotiff ファイルに出力する。

3DForcer_2: 増幅率をZ値とする3Dポリゴンに変換する。
NumericRasterizer_2: 3Dポリゴンに基づいてラスターを作成する。
[GEOTIFF] ライター (2): 増幅率ラスターを Geotiff ファイルに出力する。

結果: FME Data Inspector による表示 (1次メッシュ 5339, 5340, 5439, 5440 区画をモザイク)
左: 地形分類番号 (作成したデータは色情報を持ちませんが、表示する際にパレットを設定して色をつけました)
右: 増幅率 (濃 < 淡)














「500mメッシュ地形分類」 CSVテーブルにはヘッダ (列名の行) がないため、[CSV] リーダーでは1行目からデータを読み込んでいます。ヘッダがない場合、[CSV] リーダーは各列にデフォルトの属性名 (col0, col1, ...) を与えます。また、ファイル名から1次メッシュコードを抽出する都合上、フォーマット属性のひとつ "fme_basename" (拡張子を除くファイル名が格納される) を現しておきました。
AttributeRenamer は必須ではありませんが、分かり易い属性名に変更しておいた方が何かと便利です。
SubstringExtractor では、ファイル名の先頭4文字 = 1次メッシュコードを抽出して "_primaryMesh" 属性に格納しました。

データにはメッシュ区画の左下、右上の座標 (経度、緯度) が記録されているので、2DBoxReplacer によってメッシュ区画を現す矩形ポリゴンを作成することができます。
その後、データフローを2方向に分岐し、それぞれのフローで 3DForcer によってラスターの画素値とすべき値 (地形分類番号: 0~8 の整数値、増幅率: 実数値) をZ値とする3Dポリゴンに変換したうえで、NumericRasterizer によってラスターを作成します。

NumericRasterizer パラメーター設定画面
左: 地形分類番号、右: 増幅率
























Interpretation Type パラメーターで画素のビット深度を、地形分類番号については 8bit 符号なし整数 (UInt8)、増幅率については 64bit 浮動小数点数 (Real64) に設定したことを除き、2つの NumericRasterizer のパラメーター設定は同じです。
Group By パラメーターに1次メッシュコードを格納した "_primaryMesh" 属性を指定することにより、1次メッシュ区画ごとにラスターを作成することができます。

最後に2つの [GEOTIFF] ライターを追加し、地形分類番号、増幅率別のフォルダにラスターをファイルに出力します。
ライターフィーチャータイププロパティ画面で出力先フィーチャータイプ名 (Raster File Name) に "_primaryMesh" 属性を指定することで、出力先のファイル名が1次メッシュコードになります。

[GEOTIFF] ライターフィーチャータイププロパティ画面 (地形分類番号フォルダ)















煩雑になるのでワークスペース例からは省きましたが、標高を画素値とするラスターも同様に作成することができます。また、ベクター (ポリゴン) データをサポートするGISフォーマット用のライターを追加し、2DBoxReplacer にそのライターフィーチャータイプを接続すれば、メッシュポリゴンをGISデータファイルに出力することもできます。

2015-08-17

境界ラインに基づく面の作成

面の境界 (boundary) を表すラインデータがあれば、AreaBuilder によってその境界内部の面を作成 (復元) することができます。
ここでは、特定の行政区画について、基盤地図情報の行政区画界線データに基づき、出典地図情報レベル (出典地図の縮尺) 別に面データを作成するワークスペース例を掲げます。
FME 2015.1.10 build 15515

=====
基盤地図情報の行政区画界線データに基づき、C県K市 (団体コード 12217) の行政区画の面を出典地図情報レベル別に作成する。

ソースデータ:
基盤地図情報ダウンロードサービスサイトよりダウンロードしたC県K市の行政区画界線、行政区画代表点データ。
出典地図情報レベル (2500 または 25000) は、行政区画界線、代表点ともに orgGILvl 属性に格納されている。
団体コードは、代表点の admCode 属性に格納されている。
=====

FMEワークスペース例

















[GML] リーダー: 基盤地図情報行政区画線 (AdmBdry) と行政区画代表点 (AdmPt) を読み込む。
Tester: 対象とする行政区画 (admCode = 12217) の代表点を抽出する。
AreaBuilder: 出典地図情報レベル (orgGILvl) 別に面を作成する。
SpatialFilter: 対象とする行政区画の面を抽出するとともに、代表点の属性を面に結合する。
AttributeKeeper: 不要な属性を削除する (必要な属性のみ残す)。
Inspector: 結果を FME Data Inspector で表示する。

結果: C県K市の一部
境界は出典地図情報レベルによって異なる (水色: 2500, 黄色: 25000)














FME は基盤地図情報の応用スキーマ定義ファイル "FGD_GMLSchemaV4.0.xsd" をバンドルしており、基本項目については特別なパラメーター設定などをせずに [GML] リーダーで読み込むことができます。
リーダーを追加するとき、Add Reader 画面で Dataset として行政区画界線 (ファイル名に AdmBdry が含まれる) と行政区画代表点 (同 AdmPt) のデータファイルを選択し、OK ボタンで閉じたときに表示されるフィーチャータイプ選択画面で AdmBdry と AdmPt を選択すると、それらのフィーチャータイプがキャンバスに現れます。

Select Feature Types 画面 (Add Reader を OK で閉じたときに AdmBdry と AdmPt を選択)

















AreaBuilder は、端点同士で接しているラインがある領域を取り囲んでいる場合、それらのラインを境界とする面を作成します。

AreaBuilder 処理イメージ (FME ヘルプより引用)










基盤地図情報の行政区画界線データファイルには、出典地図情報レベル (orgGILvl: 2500 または 25000) が異なるラインデータが格納されていますが、Group By パラメーターに orgGILvl 属性を設定することによってレベル別に面を作成することができます。

AreaBuilder パラメーター設定画面























行政区画代表点 (AdmPt) については、まず、Tester で対象とするC県K市 (admCode = 12217) の代表点のみを抽出しました。そのうえで、SpatialFilter によってその代表点が含まれる面を選択します。
SpatialFilter は、Candidate ポートから入力したフィーチャーのうち、Filter ポートから入力したフィーチャーとの間で Tests to Perform パラメーターに指定した空間的関係 (この例では Within) があったものを Passed ポート、関係がなかったものを Failed ポートから出力します (「ジオメトリ間の空間的関係」参照)。
また、Merge Attributes パラメーターに Yes (デフォルト) を設定した場合は、Passed ポートから出力するフィーチャーに関係があった Filter フィーチャーの属性を付加します。これにより、代表点が持っている市区町村名 (name) と団体コード (admCode) 属性を面に付加しました。

SpatialFilter パラメーター設定画面


























基盤地図情報の行政区画線データでは、同じ出典地図情報レベルのラインは必ず端点同士で接しているので、AreaBuilder で簡単に面を作成することができましたが、ラインの端点同士が接していることが保証されないデータでも、Snapping Type 及び Snapping Tolerance パラメーターの設定によって近接する端点を一致させたり、Intersector または TopologyBuilder によって交点で分割するといった前処理を加えたりすれば、AreaBuilder によって面が作成できるケースはあります。

紙地図に基づいて新たな面データを作成するような場合に、デジタイズの工程では境界ライン (属性なし) と代表点 (属性あり) を作成しておき、AreaBuilder と SpatialFilter によって面データに変換するという手順も考えられます。

2015-08-12

TIN (不規則三角網) の作成

不規則に分布する多数の地点についてある現象の観測値が与えられたとき、その現象の全体的な傾向を可視化したり任意の地点の値を推定したりするために、観測地点を頂点 (Z = 観測値) とする TIN (Triangulated Irregular Network: 不規則三角網) を作成するのが有効な場合があります。
FME では、TINGenerator または SurfaceModeller トランスフォーマーによって 3D ジオメトリや点群 (ポイントクラウド) に基づいて TIN を作成することができます。
ここでは、原子力規制委員会が公表している空間線量率の測定結果について、TINGenerator によって TIN を作成するワークスペース例を掲げます。
FME 2015.1.1.0 build 15515

=====
2011年3月以降、福島第一原子力発電所周辺の地域において不規則に分布する地点で測定された空間線量率についてCSV形式で整理された表に基づき、各年の測定結果を TIN に変換する。
・測定地点ごとに、年数回の測定結果のうち各年最後の測定結果をその年の値とする。
・同じ1/10細分メッシュ区画に含まれる地点は同一の測定地点であるとみなす。

ソースデータ:
放射線モニタリング情報 原子力規制委員会
モニタリング結果 > 環境モニタリング一般等 > 空間線量率等 > 空間線量率、積算線量
空間線量率の測定結果
・東京電力株式会社福島第一原子力発電所の20km圏内の空間線量率の測定結果(電力会社による測定) (CSV)
・東京電力株式会社福島第一原子力発電所の20km以遠の空間線量率の測定結果 (CSV)
ダウンロードファイル名: inside_20km_airdose.csv, outer_20km_airdose.csv
2011年3月以降の測定日順で、各測定地点の測定日、座標 (緯度, 経度)、地上1m高さの空間線量率等が記録されている。
=====

FMEワークスペース例

















[CSV] リーダー: 測定結果を記録した CSV テーブル (2表: 20km圏内, 20km以遠) を読み込む。
VertexCreator: 測定地点座標 (X, Y)、測定結果 (Z) に基づき 3D ポイントを作成する。
JpMeshCodeExtractor: 各測定地点の 1/10 細分メッシュコードを取得する。
SubstringExtractor: 測定日 (年月日文字列) から年 (先頭4文字) を抽出する。
Sorter: CSV行番号の降順 (測定日が新しい順) でソートする。
DuplicateRemover: 測定地点 (1/10細分メッシュ) 別・年別に最初に現れるポイントを抽出する。
Reprojector: 投影座標系に変換する。
Scaler: Z 座標値 (空間線量率測定結果) を 100 倍する (可視化したときに起伏を強調するため)。
TINGenerator: 年別の TIN を作成する。
Inspector: FME Data Inspector で結果 (TINの辺、三角形、サーフェスモデル) を表示する。

結果: FME Data Inspector による 3D 表示 (3種類×4年分の個別表示結果を合成した画像)
上段: TINの辺 (3Dライン), 中段: 三角形 (3Dポリゴン) によるTINの表現, 下段: TINサーフェス



















ソースデータには、2011年3月以降、各測定地点の年数回の測定結果が記録されていますが、一部の測定地点では、測定日によってデータに記述されている座標が若干異なるものがあります。また、福島第一原子力発電所の20km圏内のデータでは地点を特定するための属性がありません。
そこで、このワークスペース例では、同一の1/10細分メッシュ区画内にある地点は同一の測定地点であるとみなすことにし、次の手順で測定地点 (1/10細分メッシュ) 別・年別に、各年最後の測定結果のポイントを抽出しました。

(1) [CSV] リーダーフィーチャータイプ: csv_line_number を現す (Expose)。
csv_line_number は [CSV] リーダーが各フィーチャーに与えるフォーマット属性のひとつで、CSVテーブルの行番号を格納します。CSVテーブルには測定日の順にデータが記録されているので、行番号の順 = 測定日の順とみなすことができます。

(2) VertexCreator: 測定地点と測定値を表す 3D ポイントを作成する。
X: 経度, Y: 緯度, Z: 空間線量率測定値

(3) JpMeshCodeExtractor: 1/10細分メッシュコードを取得する。
JpMeshCodeExtractor は FME Store で公開しているカスタムトランスフォーマーで、入力フィーチャーのジオメトリの最初の頂点を含むメッシュ区画のメッシュコードをフィーチャーに属性 (_meshcode) として付加します。
参考: FMEサポート | 国内データ変換のサポート

(4) SubstringExtractor: 測定日 (年月日文字列) から年 (先頭4文字) を抽出する。
各レコードの測定日フィールドには測定日が yyyy/m/d 形式の文字列で記録されているので、その先頭4文字を抽出してフィーチャーに属性 (_year) として付加します。

(5) Sorter: CSV行番号 (csv_line_number) の降順でフィーチャーをソートする。
これにより、フィーチャーの順番が測定日の降順 (新しい順) になります。

(6) DuplicateRemover: _meshcode, _year の重複を削除する。
測定日の降順でソートしたので、これによって測定地点 (1/10細分メッシュコードが同じ地点) ごとに、各年最後のフィーチャーが Unique ポートから出力されます。

DuplicateRemover の Unique ポートから出力されるポイントについて、Reprojector によって投影座標系に変換、可視化したときに起伏が強調されるように Scaler によって Z 座標 (空間線量率測定結果) を 100 倍してから、TINGenerator によって TIN を作成します。

TINGenerator は、入力フィーチャーのジオメトリ各頂点を頂点とするドロネー三角形を生成し、それらの辺 (3Dライン) を TINEdges ポート、三角形 (3Dポリゴン) を Triangles ポート、TINサーフェスを TINSurface ポート、頂点 (3Dポイント) を VertexPoints ポートから出力します。

TINGenerator パラメーター設定画面

















Group By: _year
年別に TIN を作成するため、年を格納した属性 (_year) を指定しました。

Surface Tolerance: 0
0 を指定すると全てのポイントが TIN の頂点として使われます。
このパラメーターに 0 より大きい値を設定した場合は、次のルールによってポイントの「間引き」が行われます。
  • ポイントの位置 (x, y) が、先に入力されたポイントによって形成された TIN の 2D 凸包 (Convex Hull) の外部にあるとき、そのポイントは TIN の頂点として追加される。
  • そうでないときは、
    • 入力ポイントの Z 座標値と、先に入力されたポイントによって形成された TIN 上の入力ポイントの位置 (x, y) における Z 値 (内挿補間値) の差を求める。
    • その差が Surface Tolerance パラメーターに設定された値よりも大きければ入力ポイントは TIN の頂点として追加され、そうでなければ破棄される。

ワークスペース例では結果を FME Data Inspector で表示しただけですが、適当なフォーマットのライターをワークスペースに追加すれば、結果をファイルに出力することができます。

2015-08-08

ジオメトリの空間的関係の判定と属性結合

SpatialRelator トランスフォーマーを使うことにより、次の表に掲げるジオメトリ間の空間的関係の判定とそれに基づく属性の結合を行うことができます。

Spatial Relations空間的関係
INTERSECTS CONTAINS 含む 交わる (離れていない)
CROSSES 横切る
EQUALS 等しい
OVERLAPS 重なる
TOUCHES 接する
WITHIN 含まれる

ジオメトリ間の空間的関係としての INTERSECTS (交わる) は、CONTAINS, CROSSES, EQUALS, OVERLAPS, TOUCHES, WITHIN のうちのひとつ以上が成り立つ関係を指し、線と線または線と面の境界が交差している関係を指す CROSSES (横切る) とは区別します。
ここでは、国土数値情報の「鉄道 - 駅」 データ (線) と「行政区域」データ (面) の空間的関係に基づき、各駅に行政区域コードと所在地 (都道府県名, 郡・政令都市名, 市区町村名) の属性を与えるワークスペース例を掲げます。
FME 2015.1.1.0 build 15515

=====
国土数値情報「鉄道 - 駅」データ (線) の各駅に、所在する市区町村の「行政区域コード」と「所在地」属性を追加したデータを作成する。
1) 駅が市区町村に含まれる、または、市区町村の境界を横切る場合に、その市区町村に所在するものとする。
2) 「所在地」は、都道府県名、郡・政令都市名、市区町村名を半角スペース区切りで連結した文字列とする。
3) 複数の市区町村にまたがる駅の行政区域コードと所在地は、関係がある全ての市区町村のそれらの値をカンマ区切りで連結した文字列とする。
4) どの市区町村とも空間的関係がない駅の所在地は最も近い市区町村であるとみなす。

ソースデータ: 国土数値情報ダウンロードサービスサイトよりダウンロードした次のデータ。
(1) 鉄道駅: 「鉄道 (平成26年度)」の「駅」 (線) データ (Shapefile 形式, 全国1ファイル)
(2) 行政区域: 「行政区域 (平成27年1月1日時点)」 (面) データ (Shapefile 形式, 都道府県別47ファイル)
=====

FMEワークスペース例





















[SHAPE] リーダー (鉄道駅): 国土数値情報「鉄道 - 駅」 (面) データを読み込む。
AttributeRenamer: 属性名を変更する。

[SHAPE] リーダー (行政区域): 国土数値情報「行政区域」 (面) データを読み込む。
AttributeRenamer_2: 属性名を変更する。
StringConcatenator: 都道府県名, 郡・政令都市名, 市区町村名をカンマ区切りで連結した文字列を作成し、「所在地」属性に格納する。
StringReplacer: 「所在地」属性文字列中の1個以上の連続するカンマをスペースに置換する。
AttributeTrimmer: 「所在地」属性文字列の前後の余分なスペースを削除する。
AttributeKeeper: 不要な属性を削除する (必要な属性のみ残す)。

SpatialRelator: 空間的関係 (CROSSES, WITHIN) がある市区町村の属性を鉄道駅に結合する。
TestFilter: 空間的関係がある市区町村数 (複数, 1, 0) に応じてデータフローを分岐する。

(複数の市区町村と空間的関係があった鉄道駅について)
ListConcatenator: 複数の行政区域コードをカンマ区切りで連結し、「行政区域コード」属性を更新する。
ListConcatenator_2: 複数の所在地をカンマ区切りで連結し、「所在地」属性を更新する。

(どの市区町村とも空間的関係がなかった鉄道駅について)
NeighborFinder: 最も近い市区町村の属性を鉄道駅に与える。

[MITAB] ライター: MapInfo (TAB) 形式ファイルに出力する。

結果: JR東日本上野駅~日暮里駅付近 (FME Data Inspector による表示)
・駅 (青色の線) は、分かり易いように若干量のバッファ (面) に変換してから表示したものです。
・背景画像は MapQuest Web Map Tile Service (Open Street Map) を利用しました。


















国土数値情報「行政区域」データの属性テーブルには都道府県名、郡・政令都市名、市区町村名のフィールドがありますが、政令都市以外の市の「郡・政令都市名」、東京23区の「市区町村名」はブランク (空文字列) です (東京23区の区名は「郡・政令都市名」フィールドに記録されている)。
そのため、都道府県名、郡・政令都市名、市区町村名をスペース区切りで連結しただけでは、政令都市以外の市では都道府県名と市名の間にスペースが2個はさまり、東京23区では末尾に余分なスペースが付加されてしまいます。
これを回避するため、まず、StringConcatenator で都道府県名、郡・政令都市名、市区町村名をカンマ区切りで連結しておき、StringReplacer で1個以上の連続するカンマを半角スペース1個で置き換え、末尾の余分なスペースを AttributeTrimmer で削除しました。

左: StringConcatenator, 右: StringReplacer パラメーター設定画面
StringReplacer パラメーター
Text to Match: ,+  (1個以上の連続するカンマと一致する正規表現)
Replacement Text:   (半角スペース1個)
Use Regular Expressions: yes  (正規表現を使用する)














SpatialRelator は2つの入力ポート - Requestor と Supplier を持ち、Requestor フィーチャーに対する Supplier フィーチャーの空間的関係を判定し、その結果を属性として付加した Requestor を出力します。ひとつ以上の Supplier と空間的関係があった Requestor には、 関係があった Supplier の属性も結合されます。

SpatialRelator パラメーター設定画面





















Tests to Perform: CROSSES WITHIN
Requestor (鉄道駅) が Supplier (行政区域) に含まれる (WITHIN)、または、Supplier (行政区域) の境界を横切る (CROSSES) かどうかを調べます。
鉄道駅 (線) が行政区域 (面) に接する場合も「所在」の定義に含むという場合には、TOUCHES を加えるか、または、INTERSECTS を選択します。

List Name: _relationships
Tests to Perform パラメーターで指定した空間的関係があった全ての Supplier (行政区域) の属性 (行政区域コード、所在地) を、このパラメーターに指定した名前の構造化リスト (_relationshipts{}.<属性名>) に格納して Requestor (鉄道駅) に付加します。
構造化リストについては「文字列の分割とリスト属性の展開」の補足を参照してください。

Related Suppliers Count Attribute: _related_candidates
Tests to Perform パラメーターで指定した空間的関係があった Supplier (行政区域) の数を、このパラメーターに指定した名前の属性 (_related_candidates) に格納して Requestor (鉄道駅) に付加します。


TestFilter によって、SpatialRelator から出力される鉄道駅フィーチャーを "_related_candidates" 属性の値に応じて次の3つの出力ポートに振り分けます。
[Multiple] 複数の市区町村と空間的関係があった駅 (If 1 < _related_candidates)
[Single] ひとつ市区町村だけと空間的関係があった駅 (Else If 0 < _related_candidates)
[None] どの市区町村とも空間的関係がなかった駅 (Else)

TestFilter パラメーター設定画面




















[Multiple] ListConcatenator によって複数の市区町村の行政区域コード、所在地をカンマ区切りで連結してからライターフィーチャータイプに接続

ListConcatenator パラメーター設定画面 (左: 行政区域コード連結, 右: 所在地連結)














[Single] そのままライターフィーチャータイプに接続

[None] NeighborFinder によって最も近い市区町村の属性を結合したうえでライターフィーチャータイプに接続
実データでは2駅がこのケースに該当しました。行政区域 (面) データが存在しない海上にある駅と思われます。

NeighborFinder パラメーター設定画面 (デフォルトの設定)

























NeighborFinder は、デフォルトでは2つの入力ポート - Base と Candidate を持ち、最も近い Candidate フィーチャーの属性を結合した Base フィーチャーを Matched ポートから出力します。このワークスペース例ではデフォルトの設定で使いました。
この他にも NeighborFinder にはさまざまな機能、使い方がありますが、それらについては別の記事で取り上げたいと思います。

2015-08-07

面と面の重なりの抽出

AreaOnAreaOverlayer トランスフォーマーによって複数の面が重なり合う部分を抽出し、元の面を重なり合った部分とそうでない部分に分割し、重なり合った部分を重複のないひとつの面に変換することができます。

AreaOnAreaOverlayer 処理イメージ (FME Desktop Help / FME Transformers より)







このトランスフォーマーを使い、台風の降雨による浸水域を表すポリゴンを浸水回数別のポリゴンに変換するワークスペース例を掲げます。
FME 2015.1.1.0 build 15515

=====
台風の降雨による浸水域 (時期別) のポリゴンデータに基づき、浸水回数別のポリゴンを作成する。
分割後のポリゴンには、浸水回数 (重なり合った時期別浸水域の数) 、それらの時期 (年月日) をカンマ区切りで連結した文字列を属性として与える。

ソースデータ:
国土交通省 国土調査「土地分類調査・水調査 > GISデータのダウンロード」ページよりダウンロードした土地分類基本調査「土地履歴調査 GIS データ」のうち、「災害履歴図 (風水害)」データ (Shapefile 形式ポリゴン)
過去の複数回の台風の降雨による浸水域が記録されている。
属性定義はダウンロードファイル同梱の「土地履歴調査の公開用数値地図データ仕様について」 (PDF) 参照
=====

FMEワークスペース例
















[SHAPE] リーダー: 「災害履歴図 (風水害)」 Shape ファイルを読み込む。
Tester: "name" (災害種別等) 属性が「浸水域」に該当するフィーチャーを抽出する。
AreaOnAreaOverlayer: 浸水域ポリゴンを、相互に重なり合う部分とそうでない部分に分割する。
ListSorter: 元の浸水域の属性を格納したリスト要素を "date" (年月日) 属性でソートする。
ListConcatenator: 元の浸水域の "date" 属性をカンマ区切りで連結した文字列属性を作成する。
[SHAPE] ライター: 処理後の浸水域フィーチャーを Shapefile 形式のファイルに出力する。

結果: 浸水回数 (重なり合った時期別浸水域の数) 別に色分け表示した例 (FME Data Inspector)
防災計画検討の参考になるかも知れません。
















結果: 属性テーブル (FME Data Inspector)
count: 浸水回数 (重なり合った時期別浸水域の数), date: カンマ区切りの浸水時期 (年月日)























AreaOnAreaOverlayer は、入力フィーチャーのジオメトリ (面) が重なり合う部分を抽出して重なり合った部分とそうでない部分に分割し、重なり合った部分を重複のないひとつの面に変換します。
分割後のフィーチャーには、重なり合った面の数を格納した属性が付加されるとともに、List Name パラメーターを指定した場合は、元の面が持っていた全ての属性を格納したリスト属性 (構造化リスト) も付加されます。
構造化リストについては、「文字列の分割とリスト属性の展開」の補足も参照してください。

AreaOnAreaOverlayer パラメーター設定画面


















Overlap Count Attribute: count
重なり合った面の数 (重なりがなかった部分では「1」) を格納する属性名を指定します。

List Name: _list
元の面が持っていた属性を格納するリスト属性名を指定します (オプション)。

AreaOnAreaOverlayer の List Name パラメーターを設定したので、入力フィーチャーが持っていた全ての属性が構造化リスト "_list{}.<元の属性名>" に格納され、処理後のフィーチャーに付加されます。
ListSorter によってその要素を "date" (年月日) の昇順でソートしたうえで、ListConcatenator によって年月日をカンマ区切りで連結した文字列を作成し、"date" 属性に格納しました。

複数のジオメトリを重ね合わせて行う処理を一般にオーバーレイ (overlay) と言っており、ジオメトリタイプに応じて次のトランスフォーマーが用意されています。詳細についてはそれぞれのヘルプを参照してください。

PointOnPointOverlayer 点と点のオーバーレイ
PointOnLineOverlayer 点と線のオーバーレイ
PointOnAreaOverlayer 点と面のオーバーレイ
LineOnLineOverlayer 線と線のオーバーレイ
LineOnAreaOverlayer 線と面のオーバーレイ
AreaOnAreaOverlayer 面と面のオーバーレイ

2015-08-03

集約と集計

複数のフィーチャーを束ねてひとつのフィーチャーにまとめることを「集約」 (aggregate) と言います。複数のシングルパートのジオメトリをひとつのマルチパートのジオメトリに変換することは、集約の典型例です。

FME では Aggregator トランスフォーマーによって集約が行えますが、このトランスフォーマーはジオメトリを集約するだけでなく、集約前のフィーチャーが持っていた属性値の集計等を行うオプション機能も持っています。

ここでは、国土数値情報「人口集中地区 (DID)」データ  (ポリゴン) を使い、各人口集中地区のシングルパートポリゴンを市区町村ごとのマルチパートポリゴンに集約するのとあわせて、人口集中地区の人口、面積を市区町村単位で集計して集約後のフィーチャーに付加するワークスペース例を掲げます。

FME 2015.1.1.0 build 15515

=====
国土数値情報「人口集中地区 (DID)」データに基づき、市区町村ごとに DID 人口、面積を集計する。

ソースデータ:
国土数値情報ダウンロードサービスサイトよりダウンロードした「人口集中地区 (DID)」データ (Shapefile 形式ポリゴン)

各DIDには、属性としてユニークなIDが与えられている。
飛び地があるDIDは複数のシングルパートポリゴンに分割されているが、各パートの人口、面積等の属性にはそのDID全体の値が格納されている (パートごとの値ではない)。

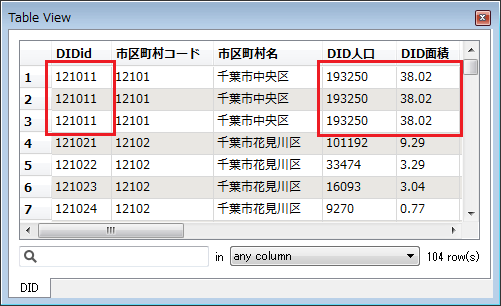

次の表の千葉市中央区の DID (DIDid=121011) は 3 つのパートに分割されている例であり、千葉市花見川区は1市区町村内に複数の DID (DIDid=121021, 121022, 121023, 121024) がある例である。

ソースデータ: FME Data Inspector による表示 (平成22年 千葉県の例)














=====

FMEワークスペース例












[SHAPE] リーダー: 国土数値情報「DID」データ (シングルパートポリゴン) を読み込む。
AttributeRenamer: 属性名を変更する。
DuplicateRemover: DIDid がユニークなフィーチャーと重複するフィーチャーに分離する。
AttributeCreator: DIDid が重複するフィーチャーの人口、面積の値を 0 にする。
Aggregator: 市区町村ごとにジオメトリを集約するとともに、人口、面積を集計する。
Sorter: 市区町村コード順にソートする。
[MITAB] ライター: MapInfo (TAB) 形式のファイルに出力する。

結果: FME Data Inspector による表示 (平成22年 千葉県の例)






















後述するように Aggregator は集約前のフィーチャーの属性値を集計する機能を持っていますが、国土数値情報「人口集中地区 (DID)」データでは、ひとつのDIDが複数のフィーチャー (パート) に分かれている場合に、各パートの人口等の属性にはパートごとの値ではなくそのDID全体の値が格納されているため、そのまま集計すると過大な値になってしまいます (Nパートの DID の人口等の値はN倍になる)。
これを回避するために、このワークスペース例では、DuplicateRemover によって、入力順に初めて現れるIDを持つフィーチャー (Unique) と2回目以降のフィーチャー (Duplicate) に分離し、AttributeCreator によって2回目以降のフィーチャーの人口と面積の値を 0 にしました。

このような前処理をしたうえで、Aggregator によって入力フィーチャーを集約します。

Aggregator パラメーター設定画面


























Group By: 市区町村コード 市区町村名
「市区町村コード」と「市区町村名」によって入力フィーチャーをグループ化します。

Mode: Geometry - Assemble One Level
入力フィーチャーが持っているジオメトリをグループ (市区町村) ごとに1階層で集約します (シングルパートポリゴンを市区町村ごとのマルチパートポリゴンにする)。

Keep Input Attributes: No
Group By パラメーターに指定した属性以外は維持しません。

Attributes to Sum: DID人口 DID面積
入力フィーチャーの「DID人口」属性と「DID面積」属性の値をグループ (市区町村) ごとに集計し、集約後のフィーチャーに属性として付加します。その属性名は、集約前のフィーチャーが持っていた属性名と同じになります。

なお、フィーチャーの入力順が Group By パラメーターで指定した属性値の昇順または降順であることが保証される場合は、Input is Ordered by Group パラメーターを Yes に設定することで効率が良くなります。また、その場合の出力順はグループの入力順と同じになるので、Sorter を省くことができます。

Aggregator の 属性処理オプション
Aggregator パラメーター設定画面の Attribute Accumulation グループでは、属性の処理について次のようなオプションが設定できます。

Keep Input Attributes:
"Yes" を選択したときは、入力フィーチャーの属性が集約後のフィーチャーに引き継がれます。グループ内で異なる値が現れる属性については、入力順で最初の値が維持されます。
"No" を選択したときは、Group By パラメーターに指定した属性以外の属性が破棄されます。
ただし、いずれの場合でも、後述の連結、集計等を行った属性には、連結、集計等の結果が格納されます。

FME 2016.1 以降では、Accumulation Mode パラメーターによって、Keep Input Attributes パラメーターと同等の設定ができます。新旧パラメーターの選択肢は、次の表に示すように対応しています。
Keep Input Attributes (FME 2016.0 以前) 選択肢Accumulation Mode (FME 2016.1 以降) 選択肢
NoDrop Incoming Attributes
YesMerge Incoming Attributes
(該当なし)Get Attributes from One Representative Feature
FME 2016.1 で追加された "Get Attributes from One Representative Feature" を指定した場合は、同一グループに属する入力フィーチャーのうち、最初に入力されたものの属性のみが集約後のフィーチャーに引き継がれます。

List Name:
リスト属性名を指定したときは、グループ内の全てのフィーチャーの属性を格納した構造化リストが集約後のフィーチャーに付加されます。「構造化リスト」については「文字列の分割とリスト属性の展開」の補足を参照してください。

Attributes to Concatenate (連結):
このパラメーターで指定した属性については、グループ内の全てのフィーチャーの属性値を "Separator Character" で指定した区切り文字(列) で連結した文字列を作成し、集約後のフィーチャーに属性として付加します。その属性名は、パラメーターに指定した属性名と同じになります (以下のパラメーターについても同じ)。

Attributes to Sum (集計):
このパラメーターで指定した属性については、グループ内の全てのフィーチャーの属性値の合計を求め、集約後のフィーチャーに属性として付加します。

Attributes to Average (平均):
このパラメーターで指定した属性については、グループ内の全てのフィーチャーの属性値の平均値を求め、集約後のフィーチャーに属性として付加します。

Attribute to Average, Weighted by Area (面積加重平均):
このパラメーターで指定した属性については、グループ内の全てのフィーチャーの属性値の面積加重平均値を求め、集約後のフィーチャーに属性として付加します。
※入力フィーチャーのジオメトリタイプが Area である場合のみ

同じ属性を連結、集計、平均、面積加重平均の2つ以上に同時に指定することは想定されておらず、その場合の結果は仕様として明示されていません。同じ属性について複数の処理をしたいときは、事前に AttributeCopier によって別の名前の属性に値をコピーし、異なる属性名によってそれらの処理を行ってください。

=====
2015-08-04追記: リスト属性 (構造化リスト) を利用した別案

Aggregator の List Name パラメーターにリスト属性名を指定して集約前のフィーチャーの全属性を構造化リストに格納し、リスト操作によって集計をする方法もあります。

FMEワークスペース例
















Aggregator: 市区町村ごとにフィーチャーを集約し、集約前のフィーチャーの属性を構造化リストに格納する。
ListDuplicateRemover: リストから DIDid が重複する要素を削除する。
ListSummer: DID人口を集計する。
ListSummer_2: DID面積を集計する。

ListDuplicateRemover は、指定したリスト属性から重複する要素を削除してユニークな要素のみにします。このトランスフォーマーによって構造化リストのメンバー (この例では "_list{}.DIDid") から重複要素を削除した場合には、そのリストの他のメンバー ("_list{}.DID人口", "_list{}.DID面積" など) からも対応する要素が削除されます。
ListSummer は、Source List Name パラメーターに指定されたリスト属性 (構造化リストの場合はそのメンバー) の全要素の合計値を求めて、Sum Attribute パラメーターに指定された名前の属性に格納します。数値として解釈できない要素の値は 0 と見なされます。

2015-07-30

XMLの読込 - 断片化と平坦化

XMLはプラットフォームに依存しない汎用的なデータ交換用フォーマットとしてさまざまな分野で利用されています。

FMEでは、Fragmentation (断片化) と Flattening (平坦化) という2つの手法によって任意のXML文書からデータを抽出、変換することができます。

FME 2015.1.1.0 build 15515

=====
基盤地図情報「基本項目」等高線, 標高点データを Shapefile 形式に変換する。

ソースデータ:
基盤地図情報ダウンロードサービスサイトからダウンロードした「基本項目」等高線, 標高点データ (GML形式)
ダウンロードファイル名:
等高線: FG-GML-aaaaaa-Cntr-bbbbbbbb-cccc.xml
標高点: FG-GML-aaaaaa-ElevPt-bbbbbbbb-cccc.xml
aaaaaa は2次メッシュコード, bbbbbbbb は年月日, cccc は枝番
=====

FMEワークスペース例























[XML] リーダー: 基盤地図情報「基本項目」等高線、標高点データを読み込む。
GeometryReplacer: ジオメトリを記述しているXML文書の断片 (GML形式) に基づきジオメトリを作成する。
[SHAPE] ライター: Shapefile 形式のファイルに出力する。

注: 基盤地図情報の応用スキーマは FME に組み込まれており、基本項目は [GML] リーダーで読み込むことができますが、このワークスペース例では、断片化、平坦化の仕組みを示すために汎用の [XML] リーダーを使いました。

結果: FME Data Inspector による表示


















次の簡単なXML文書を例として、Fragmentation (断片化) と Flattening (平坦化) について説明します。

<?xml version="1.0"?>
<dataset>
  <Feature id="1">
    <name>abc</name>
    <position>
      <x>139.878794000</x>
      <y>35.764632528</y>
    </position>
  </Feature>
  <Feature id="2">
    <name>xyz</name>
    <position>
      <x>139.875861750</x>
      <y>35.759115861</y>
    </position>
  </Feature>
</dataset>

Fragmentation (断片化): 特定の名前のXML要素を抽出し、それをルート要素とするXML文書を作成する。

上記例を Feature 要素について断片化すると、次の2つのXML文書が作成されます。断片化によって作成された個別のXML文書を fragment (断片) と呼びます。

<?xml version="1.0"?>
<Feature id="1">
  <name>abc</name>
  <position>
    <x>139.878794000</x>
    <y>35.764632528</y>
  </position>
</Feature>

<?xml version="1.0"?>
<Feature id="2">
  <name>xyz</name>
  <position>
    <x>139.875861750</x>
    <y>35.759115861</y>
  </position>
</Feature>

Flattening (平坦化): XML要素・属性の値を抽出し、元の要素・属性名で構成される名前の属性に格納する。

平坦化後の属性名は、XMLドキュメントツリーにおける上位から下位の順で、XML要素名・属性名をドット "." 区切りで連結した文字列となります。上記例を Feature 要素について断片化した後、さらに平坦化すると次のようなテーブルが得られます。








[XML] リーダーの基本的な機能は、パラメーターで指定された要素についてXML文書を断片化し、個々の断片をフィーチャーとして読み込むことです。さらにオプションとして、断片化した要素の平坦化や、断片内の下位のXML要素の断片化ができます。

ワークスペース例では、リーダーをワークスペースに追加する際、Add Reader 画面 Format フィールドで XML を選択した後、次のようにパラメーターを設定しました。

[XML] リーダーパラメーター設定画面























Configuration Type: Feature Paths (デフォルト)
[XML] リーダーの構成方法として他に xfMap, XRS ファイルによる方法もありますが、Feature Paths が推奨されています。

Elements to Match:
断片化するXML要素名を指定します。複数あるときはスペースまたは改行区切りで列挙します。
この例では、個々の等高線、標高点のデータが記述されているXML要素名 (等高線: Cntr, 標高点: ElevPt) を指定しました。

Flatten Options: Options ボタンクリック => XML Flatten Options 画面 (右上)
断片化したXML要素を平坦化する場合に Enable Flattening チェックボックスをチェックします。
=====
注: FME 2016 以降では、デフォルトで Enable Flattening チェックボックスがチェックされています。
=====

Descendant Options: Options ボタンクリック => XML Descendant Options 画面 (右下)
Elements to Match で指定したXML要素の下位のXML要素も断片化する場合に、そのXML要素名を指定します。複数あるときはスペースまたは改行区切りで列挙します。

この例では、GML形式でジオメトリが記述されているXML要素 (等高線: Curve, 標高点: Point) を断片化し、後述するように、それらに基づいて GeometryReplacer によってジオメトリを作成することとしました。

注: この例のように Elements to Match パラメーターで指定したXML要素 (Cntr, ElevPt) の下位にGML要素 (Curve, Point) がある場合は、上位の断片 (後述の "xml_fragment") に基づいて GeometryReplacer によってジオメトリを作成することもできますが、ここでは Descendant Options の働きを示すために Curve, Point 要素を断片化しました。

以上の設定をした後、Add Reader 画面 Dataset フィールドで基盤地図情報「基本項目」等高線、標高点データファイルを選択してリーダーを追加すると、キャンバスには Elements to Match で指定したXML要素名と同じ名前のフィーチャータイプが現れます。

XML リーダーフィーチャータイプ (左: 等高線, 右: 標高点)


















平坦化オプションを指定したので、これらのフィーチャータイプの属性リストには下位のXML要素・属性に対応する属性が追加されました (Cntr.id, alti, など)。

"xml_fragment" 属性には、断片化されたXML文書 (Cntr, ElevPt をルート要素とする) が格納されます。

Descendant Options によって抽出される下位のXML要素の断片は "xml_fragment_<XML要素名>{}" という名前のリスト属性に格納されます。この例では次のとおりです。

等高線: xml_fragment_Curve{}
標高点: xml_fragment_Point{}

スキーマによっては同じ名前の下位XML要素が複数あることもあるので、下位の断片はそれらを要素とするリスト属性として抽出されます。この例ではリストの要素数は常に1です (各フィーチャーはジオメトリ要素をひとつずつ持つ)。

次に基盤地図情報「基本項目」等高線、標高点XML文書を抜粋して掲載します。[XML] リーダーによる断片化、平坦化の結果 (キャンバス上のフィーチャータイプ及びその属性リスト) と見比べて下さい。

青色の部分は Descendant Options の設定によって断片化される下位要素 (GML形式でジオメトリが記述されている部分) です。
----------
(基盤地図情報 等高線XML)
<?xml version="1.0" encoding="utf-8"?>
<Dataset xsi:schemaLocation="http://fgd.gsi.go.jp/spec/2008/FGD_GMLSchema FGD_GMLSchema.xsd"
xmlns:gml="http://www.opengis.net/gml/3.2"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:xlink="http://www.w3.org/1999/xlink"
xmlns="http://fgd.gsi.go.jp/spec/2008/FGD_GMLSchema"
gml:id="Dataset1">
  <gml:description>基盤地図情報メタデータ ID=fmdid:14-1001</gml:description>
  <gml:name>基盤地図情報ダウンロードデータ(GML版)</gml:name>
  <Cntr gml:id="K3_5035512870_1">
    <fid>50355-12870-s-12800</fid>
    <lfSpanFr gml:id="K3_5035512870_1-1">
      <gml:timePosition>2014-09-01</gml:timePosition>
    </lfSpanFr>
    <devDate gml:id="K3_5035512870_1-2">
      <gml:timePosition>2014-10-16</gml:timePosition>
    </devDate>
    <orgGILvl>25000</orgGILvl>
    <loc>
      <gml:Curve gml:id="K3_5035512870_1-g" srsName="fguuid:jgd2011.bl">
        <gml:segments>
          <gml:LineStringSegment>
            <gml:posList>
35.752999472 139.875000000
35.752998472 139.875004472
(中略)
35.750000000 139.878976306
            </gml:posList>
          </gml:LineStringSegment>
        </gml:segments>
      </gml:Curve>
    </loc>
    <type>一般等高線</type>
    <alti>2.5</alti>
  </Cntr>
  (以下 Cntr 要素の繰り返し)
</Dataset>
----------
(基盤地図情報 標高点XML)
<?xml version="1.0" encoding="utf-8"?>
<Dataset xsi:schemaLocation="http://fgd.gsi.go.jp/spec/2008/FGD_GMLSchema FGD_GMLSchema.xsd"
xmlns:gml="http://www.opengis.net/gml/3.2"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:xlink="http://www.w3.org/1999/xlink"
xmlns="http://fgd.gsi.go.jp/spec/2008/FGD_GMLSchema"
gml:id="Dataset1">
  <gml:description>基盤地図情報メタデータ ID=fmdid:14-1001</gml:description>
  <gml:name>基盤地図情報ダウンロードデータ(GML版)</gml:name>
  <ElevPt gml:id="K2_5035512873_1">
    <fid>50355-12873-i-9</fid>
    <lfSpanFr gml:id="K2_5035512873_1-1">
      <gml:timePosition>2013-08-14</gml:timePosition>
    </lfSpanFr>
    <devDate gml:id="K2_5035512873_1-2">
      <gml:timePosition>2014-10-16</gml:timePosition>
    </devDate>
    <orgGILvl>25000</orgGILvl>
    <vis>表示</vis>
    <pos>
      <gml:Point gml:id="K2_5035512873_1-g" srsName="fguuid:jgd2011.bl">
        <gml:pos>35.764632528 139.878794000</gml:pos>
      </gml:Point>
    </pos>
    <type>標高点(測点)</type>
    <alti>3</alti>
  </ElevPt>
  (以下 ElevPt 要素の繰り返し)
</Dataset>
----------

Descendant Options によって断片化した下位XML要素 (等高線: Curve, 標高点: Point) はGML形式なので、それに基づいて GeometryReplacer によってジオメトリを作成することができます。

GeometryReplacer パラメーター設定画面 (左: 等高線, 右: 標高点)












Fragmentation (断片化)、Flattening (平坦化) は XMLFragmenter, XMLFlattener トランスフォーマーによってデータフローの途中で行うこともできます。

XMLは汎用フォーマットであり、用途に応じて具体的なデータ構造 (スキーマ) が異なりますが、どのようなスキーマであってもこれらの仕組みを使うことにより、データを抽出、変換するためのワークスペースを作成することができます。

補足:
[XML] リーダーで平坦化をすると、デフォルトではフィーチャータイプとしたXML要素の全ての下位XML要素・属性がフィーチャー属性として抽出されますが、必要がない属性も多数含まれることがあります。

データフローのどこでも AttributeRemover/AttributeKeeper によって不要な属性は削除できますが、[XML] リーダーの Flatten Options では、初めから属性として抽出しない (無視する) 下位XML要素を指定することもできます。

Flatten Options の設定は、リーダーをワークスペースに追加した後でも、Navigator ウィンドウからパラメーター設定画面を開いて行うことができます。


















XML Flatten Options 画面で Ignore Specific Sub-Elements (特定の下位要素を無視する) チェックボックスをチェックしたうえで、Sub-Elements To Ignore (無視する下位要素) フィールドに、フィーチャー属性として抽出しない下位XML要素名を列挙します。
-----
devDate fid lfSpanFr loc orgGILvl pos vis
-----
パラメーター設定画面をOKで閉じれば、これらのXML要素 (その下位要素を含む) はフィーチャー属性として抽出されなくなります。

ただし、パラメーターの設定を変更しただけでは、キャンバス画面上のリーダーフィーチャータイプは更新されず、その属性リストには抽出されない属性名も表示されたままです。

Workbench メニュー: Readers > Update Feature Types によって、パラメーターの設定内容を画面上のリーダーフィーチャータイプのインターフェースにも反映させることができます。

FMEワークスペース例: リーダーフィーチャータイプ更新後

2015-07-28

属性値によるフィーチャーの出力先の振り分け

FME のライターは、各フィーチャーが持っている属性の値に応じて異なるフィーチャータイプ、データセットに振り分けて出力する機能を持っており、これを利用すると、ひとつのファイルに格納されているデータをある規則にしたがって複数のファイルに分割することも容易にできます。
ここでは、国土数値情報「ダム」データ(全国1ファイル)を都道府県別ファイルに分割するワークスペース例を掲げます。
FME 2015.1.1.0 build 15515

=====
国土数値情報「ダム」(Shapefile 形式, 全国1ファイル)を次のように分割する。
ケース1: 都道府県別ファイル
ケース2: 堤高50m未満、堤高50m以上に区分したサブフォルダ内の都道府県別ファイル
どちらのケースでも分割後のファイル名は "<都道府県コード (2桁数字)>_<都道府県名>.shp" とする。
各ダムが所在する都道府県は、属性(都道府県名から始まる所在地文字列)によって判別する。

ソースデータ
国土数値情報ダウンロードサービスサイトよりダウンロードした「ダム」 Shapefile 形式データ。
ダウンロードファイル名: W01-05-g_Dam.shp (全国1ファイル)
属性 "W01_007" に堤高 (数値), "W01_013" に都道府県名から始まる所在地 (文字列) が格納されている。
=====

ケース1: 都道府県別ファイル

FMEワークスペース例 1






















[SHAPE] リーダー: 国土数値情報「ダム」データを読み込む
JpPrefectureNameExtractor: 都道府県名から始まる所在地属性から都道府県名と都道府県コードを抽出する。
StringConcatenator: 都道府県別の出力先ファイル名を作成する。
[SHAPE] ライター: 各フィーチャーを都道府県別ファイルに振り分けて出力する。

結果1: 都道府県別ファイル

















JpPrefectureNameExtractor は「FMEサポート > 国内データ変換のサポート」ページで公開しているカスタムトランスフォーマーで、入力フィーチャーが持っている都道府県名から始まる住所や地名の属性文字列に基づいて都道府県名と都道府県コード (2桁の数字) を抽出し、それらを格納した属性を付加して出力します。デフォルトではそれらの属性名は "_pref_name" (都道府県名), "_pref_code" (都道府県コード) になりますが、パラメーター設定画面で他の属性名に変更することもできます。

JpPrefectureNameExtractor パラメーター設定画面














次に StringConcatenator によってアンダースコア "_" をはさんで都道府県コードと都道府県名を連結し、出力先のファイル名を作成しました。
StringConcatenator には2種類のパラメーター設定画面 (Basic モード, Advanced モード) があり、FME ワークベンチの初期設定では Basic モードで表示されます。

StringConcatenator パラメーター設定画面 (Basic モード)
左下 Switch To Advanced ボタンをクリックすると Advanced モードに切り替わります。





















StringConcatenator パラメーター設定画面 (Advanced モード)
左下 Options ボタンのクリックにより表示されるメニューで Switch To Basic を選択すると Basic モードに切り替わり、Default To Advanced Editor をチェックすると、次回以降 Advanced モードがデフォルトになります。





















以上のように出力先ファイル名を格納した属性を作成すれば、ライターフィーチャータイプのプロパティ設定画面 General タブの出力先フィーチャータイプ名フィールド (Shapefile 形式の場合は "Shape File Name") でそれを選択することにより、各フィーチャーの出力先を、その属性の値と等しい名前のファイルに振り分けることができます。

ライターフィーチャータイププロパティ設定画面 / General タブ















また、フィーチャータイプ名フィールドでは、テキストエディタによって StringConcatenator パラメーター設定画面 (Advanced モード) と同じ要領で出力先のフィーチャータイプ名とする文字列を作成することもできます。
この場合は StringConcatenator を省くことができます。

ライターフィーチャータイププロパティ設定画面 / General タブ / フィーチャータイプ名フィールド編集













ケース2: 堤高50m未満、堤高50m以上に区分したサブフォルダ内の都道府県別ファイル

出力先とするサブフォルダ名を格納した属性をフィーチャーに追加したうえで、ライターの Fanout Dataset (データセット振り分け) パラメーターを設定します。

FMEワークスペース例 2






















ケース1のワークスペースのライターフィーチャータイプの前に AttributeCreator を挿入し、Conditional Value (条件別の値) 設定機能により、堤高を格納している属性 "W01_007" の値が 50 未満であるかどうかに応じた文字列 (「堤高50m未満」または「堤高50m以上」) を「堤高区分」属性に格納しました。
これを出力先のサブフォルダ名とします。

AttributeCreator パラメーター設定画面 (Conditional Value 設定)
















Navigator ウィンドウでライターの Advanced / Fanout Dataset パラメーターをダブルクリックして Edit Fanout Dataset Paramters 画面を開き、Fanout Dataset (データセット振り分け) 用のパラメーターを設定します。

Fanout Dataset パラメーターの設定













Fanout Dataset: Yes  (データセットの振り分けをする)
Fanout Folder: <出力先のルートフォルダパス>
Attribute to Fanout on: 堤高区分  (出力先のサブフォルダ名を格納した属性)

結果2: 堤高区分別サブフォルダ/都道府県別ファイル

















Shapefile 形式の場合はフォルダがデータセット、ファイルがフィーチャータイプに対応するので、Fanout Dataset パラメーターの設定ではフォルダのレベル、出力先フィーチャータイプ名の設定ではファイルのレベルでフィーチャーの出力先が振り分けられます。
しかし、フォーマットによっては、ファイルがデータセット、ファイル内のフィーチャータイプ区分(レイヤ、クラス、テーブルなど呼び方はさまざま)がフィーチャータイプに対応するものもあり、そのようなフォーマットの場合は、Fanout Datset ではファイルのレベル、出力先フィーチャータイプ名ではレイヤ等のレベルで振り分けられることになります。
データの物理的な保存形態のどのレベルがデータセット、フィーチャータイプに対応するかはフォーマットによって異り、それに応じてどのレベルで出力先が振り分けられるかも異なることに注意してください。

国土数値情報「ダム」Shape形式データ属性テーブルのほとんどのレコードでは "W01_013" フィールドに所在地 (都道府県名から始まる住所や地名) が記録されていますが、ごく一部、そのフィールドが空白のレコードもありました。
JpPrefectureNameExtractor トランスフォーマーは、指定された属性文字列によって都道府県が識別できなかったとき、そのフィーチャーを Failure ポートから出力します。全てのデータを都道府県別ファイルに移行するためには、それらについて他の手段 (例えば既存の都道府県ポリゴンとの空間的な位置関係) によって所在地の都道府県を判別するべきでしょうが、この記事はフィーチャータイプ名、Fanout Dataset によって出力先を振り分ける方法を説明することがメインテーマなので、ワークスペース例では割愛しました。
